Kapslinger, adaptere og verktøytilbehør. Stort sett små deler som løser et konkret problem — som regel noe elektronikk som trenger et hus rundt seg.
Jeg tegner alt selv i Autodesk Fusion og klargjør printene i Bambu Studio. Siden bygges opp etter hvert, med innstillingene som faktisk ble brukt og det som måtte justeres før delen passet.
Prosjekt
Liten ESP v2 — kapsling til ESP32 mini
Et tredelt hus til et ESP32 mini-kort: bunn, lokk og en innvendig hylle som holder kortet på plass. Utsparinger for USB og kabler er lagt inn i veggen, slik at ingenting stikker ut. Snittvisningen i Fusion brukes til å kontrollere at godstykkelsen og klaringen rundt kortet stemmer før den går til print.
PrinterBambu Lab X1 Carbon
MaterialePLA Tough
Lagshøyde0,16 mm
Dyse0,4 mm
Fyll15 %
Vegger2
Materialbruk11,3 g · 3,74 m
Tid38 min
StøtteNei
Arbeidsgang
Fra tegning til plate
Delen tegnes i Fusion, hvor snittvisning brukes til å se innvendig og kontrollere klaringer før noe printes.

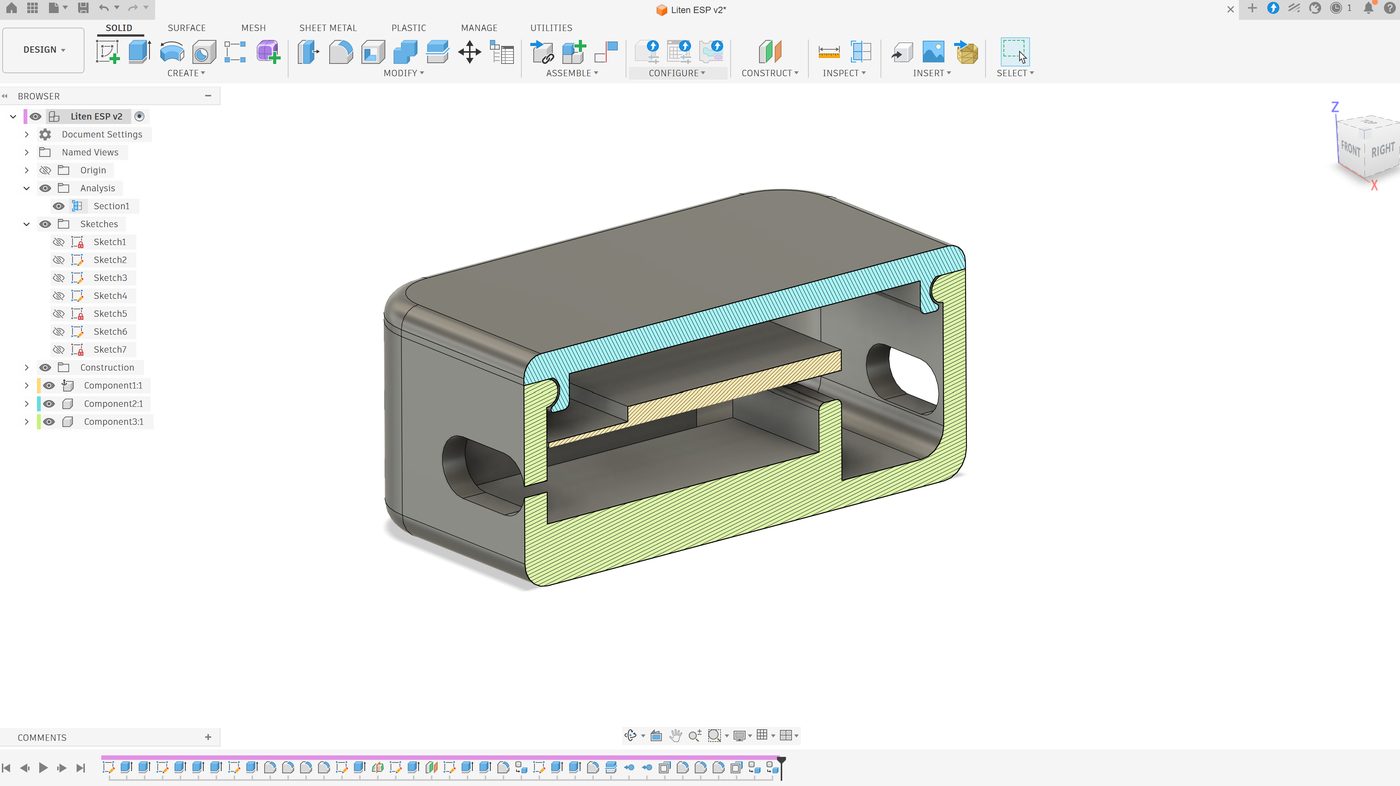

Autodesk Fusion — snitt gjennom Liten ESP v2
Deretter deles modellen opp og legges ut på platen i Bambu Studio, som regner ut tid og materialbruk før print.

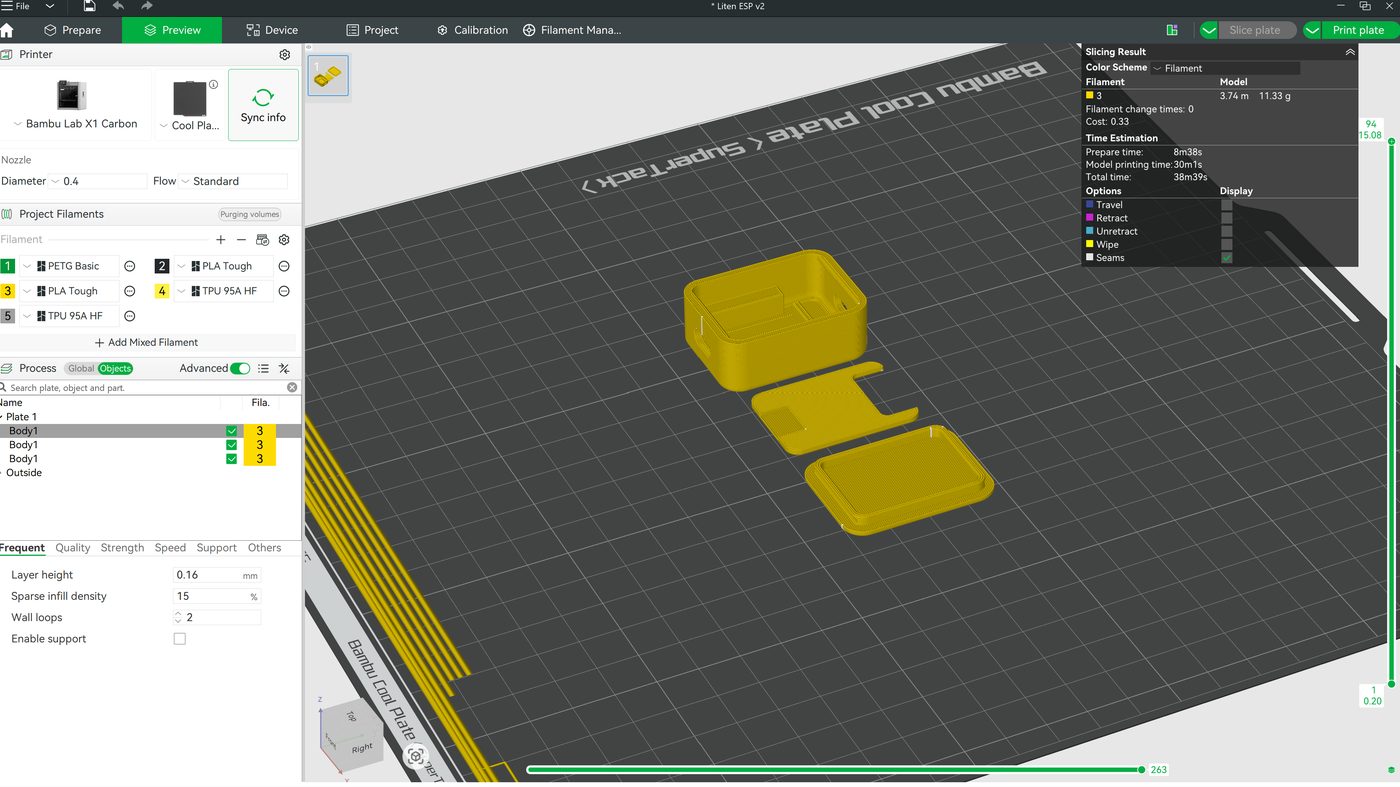

Bambu Studio — bunn, hylle og lokk på samme plate
Utstyr
Ti år med printere
Jeg har printet siden 2016, og har vært gjennom tre maskiner. Rekkefølgen sier ganske mye om hvordan hobbyen har utviklet seg i samme periode.
FlashForge Finder — den første. Enkel, lukket og god å lære på.
FlashForge Dreamer — to dyser og større byggevolum.
Bambu Lab X1 Carbon med AMS — dagens maskin. Rask, og med AMS for flere materialer i samme print.
DesignAutodesk Fusion
SlicerBambu Studio
Dyser0,2 · 0,4 · 0,6 mm
MaterialeDet meste X1C takler
Dysen velges etter hva delen skal være: 0,2 mm når detaljene er små, 0,6 mm når det bare skal gå fort og bli sterkt. Av materialer bruker jeg stort sett hele spekteret fra Bambu Lab, og velger etter hva delen skal tåle av varme, slitasje og bøy.
